Регулятор мощности АЛКОВАР Электрон

Инструкция по эксплуатации

Регулятор мощности Алковар "Электрон" предназначен для управления
мощностью, поступающей от однофазного источника переменного тока на
активной нагрузке. Имеется возможность выбора метода регулирования:
1. Фазовый метод , путём изменения угла открытия симистора.
2. Метод пропуска периодов, с равномерным распределением
пропусков.

Устройство и порядок работы.

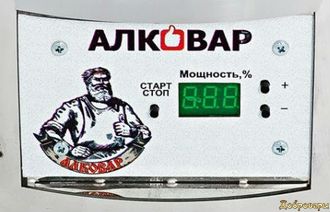

На лицевой панели размещаются элементы индикации и управления:
1. Семисегментный индикатор.
- При включении регулятора, в течение трех секунд отображается
выбранный принцип регулирования: PhI - Фазовый; P-P - пропуск периодов.
- В режиме управления мощностью отображается мощность, отдаваемая
в нагрузку, в процентах, от номинальной мощности нагрузки.
2. Кнопки "+", "-", "Старт". Кнопками "+", "-" выбирается значение
мощности в процентах от номинальной. Кнопка "старт" включает питание
нагрузки с заданной мощностью. При этом на семисегментном индикаторе
светится точка последнего разряда. Повторное нажатие кнопки "старт"
отключает нагрузку от сети. При этом точка в последнем разряде индикатора
не светится.
- Выбор метода регулирования.
При включении регулятора, в течение трех секунд отображается
выбранный принцип регулирования: PhI - Фазовый; P-P - пропуск периодов.
Для изменения метода, необходимо отключить регулятор от сети,
одновременно нажать на две кнопки: "+" и "-". Не отпуская кнопок, включить
регулятор в сеть, дождаться отображения на индикаторе измененного метода
регулирования.
Метод пропуска периодов предпочтительнее для использования в не
перегруженных сетях с номинальным напряжением. При этом в сеть
выдается меньше помех. Но при использовании в "просаженных" сетях, при
таком методе регулирования, наблюдаются резкие изменения яркости
осветительных приборов и неправильная работа стабилизаторов напряжения.
Фазовый метод не влияет на работу осветительных приборов и
стабилизаторов, подключенных к одной сети с регулятором, но при таком
методе регулирования происходит внесение сильных импульсных помех в
сеть и радиоэфир, происходит искажение формы напряжения питающей сети.

Требования безопасности.

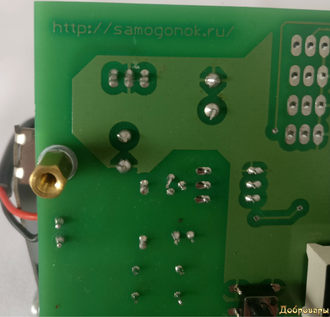

На элементах платы управления регулятора опасное для жизни
напряжение. Запрещается включать регулятор в сеть с открытой крышкой
корпуса.
Не допускается попадание влаги внутрь корпуса. Запрещается
использование регулятора в агрессивных средах с содержанием в атмосфере
кислот, щелочей, масел и т. п.
Для защиты персонала, регулятор необходимо запитывать только от
розеток с защитным заземлением.
Регулятор предназначен для использования только для электропитания
ТЭНов. Использование в других целях, может привести к выходу из строя
как регулятора, так и питаемых приборов. В этом случае ответственность за
поломку оборудования несет потребитель, а гарантийные обязательства
изготовителя не действуют.
