УЗЕЛ ОТБОРА ПО ПАРУ И ЖИДКОСТИ 1.5" или 2" (РЕЗЬБА 1/2, ТРУБКА 8 ММ)

УЗЕЛ ОТБОРА ПО ПАРУ И ЖИДКОСТИ 1.5" или 2" (РЕЗЬБА 1/2, ТРУБКА 8 ММ)
2990 руб.

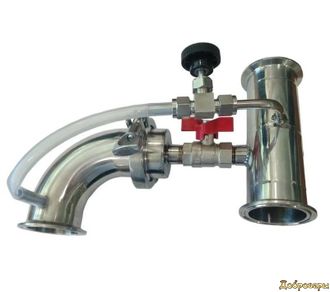

Узел отбора предназначен для отбора продукта, как по жидкости, так и по пару.

Кламп соединение на 1,5 дюйма

Высота 9,5 см

Предварительно перед использованием промыть и все резьбовые соединения обмотать фум-лентой.

Для отбора по пару Узел отбора помещают между царгой и дефлегматором, на дефлегматор сверху надевают крышку с трубкой связи с атмосферой, закрепляют все соединения клампами.

 Далее к кламповому соединению (после шарового крана) присоединяют отвод 90 градусов и к нему холодильник, так же закрепив все хомутами. На узел отбора по жидкости накручивается заглушка.

 Для отбора по жидкости необходимо перекрыть шаровый кран для отбора по пару. К носику для отбора по жидкости присоедините игольчатый кран и доохладитель (в комплект не входит).

 Также поместите узел отбора на царгу и сверху присоедините дефлегматор или холодильник, подведите охлаждение.
